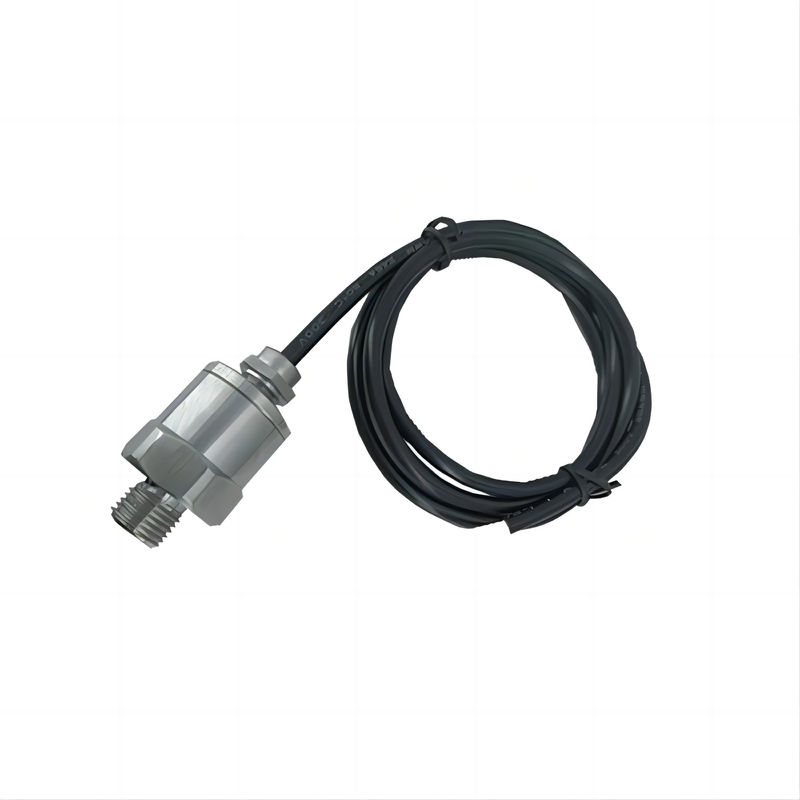

Name: Edelstahl-Linienübertragungs-Digital-Ausgangsdrucksensor Einfache Verwendung
Brand: Wuxi Consensic Electronic Technology Co., Ltd.
SKU: CTS110
Availability: InStock

Einzelheiten zum Produkt

Herkunftsort: In Wuxi

Markenname: Consensic

Modellnummer: CTS110

Zahlungs- und Versandbedingungen

Min Bestellmenge: Bitte kontaktieren Sie uns für Details

Preis: Offline contact or face-to-face discussion can be negotiated

Lieferzeit: 3-7 Arbeitstage

Zahlungsbedingungen: L/C/Ade/Pellet/Texi Union, MoneyGram, Alipay und Zahlungen zwischen Unternehmen

Versorgungsmaterial-Fähigkeit: 999

Beste Preis

Einzelheiten zum Produkt

Beschreibung des Produkts

Hervorheben:

Überlastungsdruck:	2 Erlaubt volle Reichweite	Auswirkungen von Veränderungen der Umgebungstemperatur:	00,03% / °C, ein typischer Wert
Stabilität:	< 0,5% FS / Jahr	Ausgabe:	Stromausgang 4 ~ 20 m ADC zwei Leitungen; Spannungsausgang 0,5-4,5 V
Stromversorgungsspannung:	10 bis 36 VDC; 12 bis 36 VDC oder 5 VDC bei Ausspannung	Hauptmaterial:	304, aus Edelstahl

Überlastungsdruck:	2 Erlaubt volle Reichweite
Auswirkungen von Veränderungen der Umgebungstemperatur:	00,03% / °C, ein typischer Wert
Stabilität:	< 0,5% FS / Jahr
Ausgabe:	Stromausgang 4 ~ 20 m ADC zwei Leitungen; Spannungsausgang 0,5-4,5 V
Stromversorgungsspannung:	10 bis 36 VDC; 12 bis 36 VDC oder 5 VDC bei Ausspannung
Hauptmaterial:	304, aus Edelstahl

Edelstahl-Linienübertragungs-Digital-Ausgangsdrucksensor Einfache Verwendung

lineare Übertragungsfunktion

Lineare Übertragungsfunktion Beispiel: 1. Bereich 0 ~ 1,6Mpa (Tischdruck), 4 ~ 20 mA Ausgangsstrom lineare Funktion ist wie folgt:Aout = ((400+P)/100

Das lineare Diagramm des Eingangsdrucks und des Ausgangsstroms ist wie folgt: lineare Übertragungsfunktion.

Lineare Übertragungsfunktion Beispiel: 1. Bereich 0 ~ 1,6Mpa (Tischdruck), 4 ~ 20 mA Ausgangsstrom lineare Funktion ist wie folgt:Aout = ((400+P)/100

Das lineare Diagramm des Eingangsdrucks und des Ausgangsstroms ist wie folgt:

Edelstahl-Linienübertragungs-Digital-Ausgangsdrucksensor Einfache Verwendung 0

2. Der Bereich 0~1,6Mpa (Meterdruck) ist die lineare Funktion von 0,5V~4,5V Ausgangsspannung wie folgt:Vout =(200+P)/400

Das lineare Diagramm des Eingangsdrucks und der Ausgangsspannung ist wie folgt:

Edelstahl-Linienübertragungs-Digital-Ausgangsdrucksensor Einfache Verwendung 1

Elektroübertragungsdiagramm

Ausgabeform

mit abgeschirmtem Kabel / GX 12-Kabel

Elektrische Verbindung

Leistungssysteme mit einer Leistung von 4 bis 20 mA

Pin 1 (rote Linie) - Stromversorgung positiv gegen + Pin 2 (schwarze Linie) - Stromversorgung negativ gegen

Ausgangsspannung, drei Leitungen

Pin 1 (rote Linie) - - Stromversorgung positiv Vs +

Pin 2 (schwarze Linie) - Leistungsnachlässigkeit / allgemeine GND

Pin 3 (gelbe Linie) - Spannungsausgangsterminal Vout
