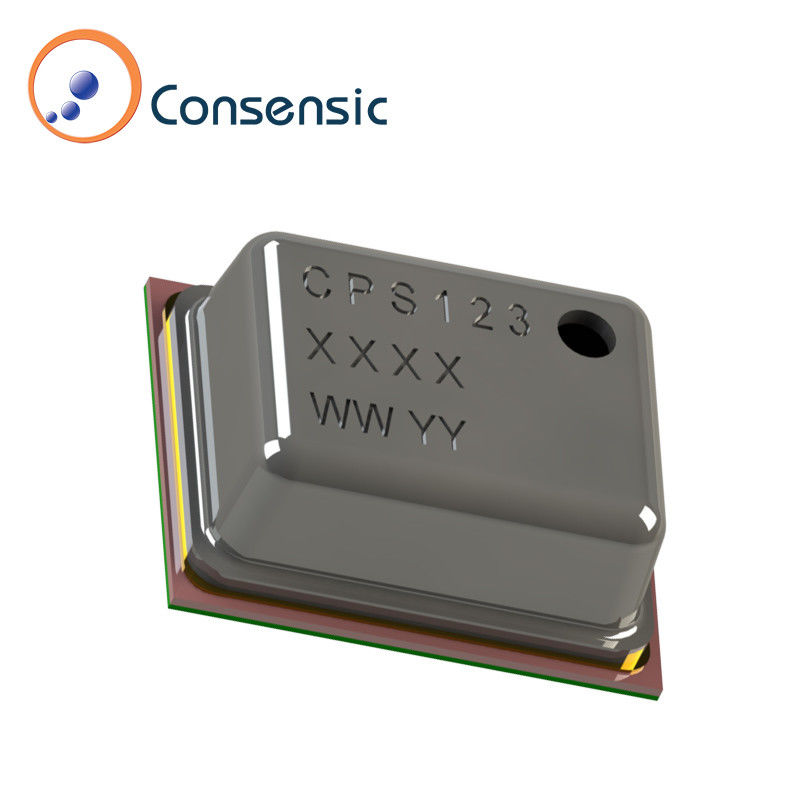

CPS123 LGA-Druckwandler Digitale Ausgabe 30 bis 130 KPa

Digitale Ausgangsdruckmessgerät CPS123 Betriebstemperaturbereich - 40 °C bis +85 °C Druckgenauigkeit < ± 0,2 kPa (< ± 2,0mbar) @ 25°C

Hier ist eine differenziertere und präzisere Beschreibung der wichtigsten Merkmale und Spezifikationen des CPS123:

Elektrische Parameter:

• Durchschnittlicher Versorgungsstrom (Iavg): 3,95 μA (bei VDD = 3V)
• Versorgungsstrom während der Umwandlung (Isc): 1,5 mA (bei VDD = 3V)
• Standby-Versorgungsstrom (Iss): 0,2 μA (bei VDD = 3V)
• Analog-Digital-Wandler (ADC)Auflösung: 24 Bit
• I2C-Uhrfrequenz (FC,I2C): 400 kHz

Betriebsbedingungen:

Drucksensor:

• Reichweite: 30 bis 130 kPa (300 bis 1300 mbar)
• Entschließung: 0,001 kPa (0,01 mbar)
• Genauigkeit:
  • 70 bis 115 kPa @ 0°C bis 50°C: ±0,25 kPa (±2,5 mbar)
  • 70 bis 115 kPa bei 25°C: ±0,2 kPa (±2,0 mbar)

Temperatursensor:

• Reichweite: -40°C bis +85°C
• Entschließung: 0,003°C
• Genauigkeit: ±0,75°C von -40°C bis +85°C

Betrieb:

• Versorgungsspannung: 2,0 V bis 5,5 V (Fabrikkalibrierung bei 3,0 V ± 10% für die Genauigkeit)
• Betriebstemperaturbereich: -40°C bis +85°C
• I2C Pull-Up-Widerstände: 1 bis 2,2 kΩ

Absolute Ratings:

• Übermäßiger Druck: bis zu 2 Mal Vollskala (FS)
• Versorgungsspannung: -0,3 V bis 6,5 V (in Bezug auf GND)
• Analog/digitale I/O-Pin-Spannungen: -0,3 V bis VDD + 0,3 V
• Speichertemperatur: -60°C bis +150°C

Übersicht:

DieCPS123ist ein fortgeschrittenerSystem-in-a-Package (SIP)Lösung, die einemit einem Druckmessgerät für die Brückendämpfungund a24-Bit-ADCEs lieferthochauflösende und präzise Druckmessungenmit einer Breite von mehr als 20 mm,Digitale Druck- und TemperaturkompensationsausgängeDies eliminiert die Notwendigkeit komplexer Kompensationsberechnungen durch den Host-Mikrocontroller und macht ihn für eine Vielzahl von Anwendungen sehr effizient.
