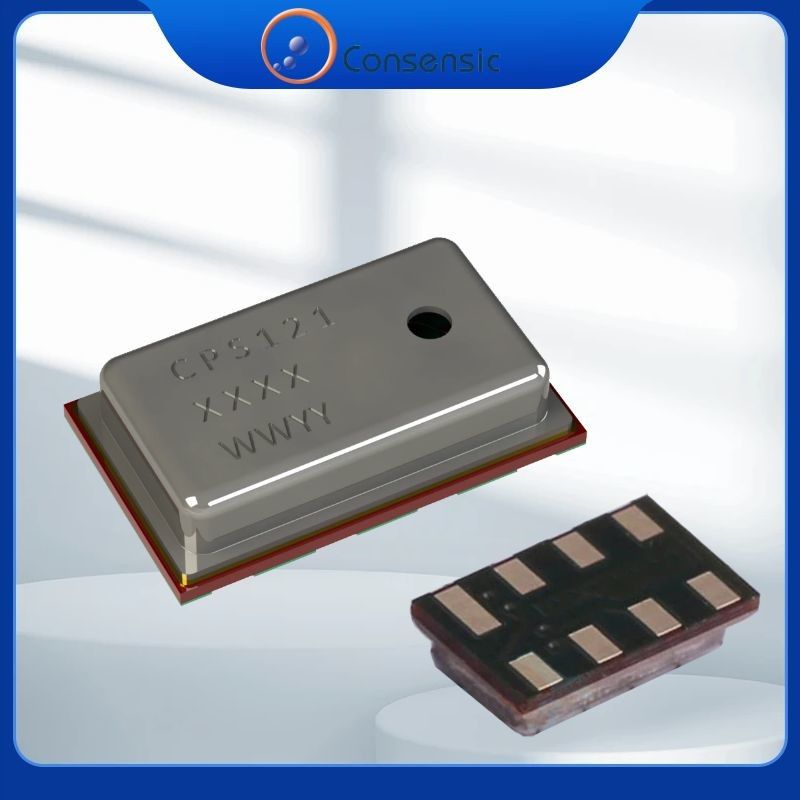

CPS121 Hochgenauigkeit Digitaler Ausgangsdrucksensor 95 kPa bis 105 kPa

Digitale Ausgangsdruckmessgeräte CPS121 Betriebstemperaturbereich:- 40 °C bis +85 °C Druckgenauigkeit: ± 0,1 kPa (± 1,0mbar) @ 0 °C bis 50 °C, 95 kPa bis 105 kPa

DieCPS121System-in-a-Package (SIP) bietet eine effiziente und genaue Lösung für präzise Druck- und Temperaturmessungen, wobei der Schwerpunkt auf geringem Stromverbrauch und einfacher Integration liegt.Hier ist eine prägnante Aufschlüsselung der wichtigsten elektrischen Parameter und Funktionen:

Hauptmerkmale:

• Fabrikkalibriert:Genaue Druck- und Temperaturwerte ohne zusätzliche Kalibrierung.
• Digitale Ausgabe über I2C:Nahtlose Integration über eine einfache I2C-Schnittstelle.
• Niedriger Stromverbrauch:Ideal für batteriebetriebene Geräte, die den Energieverbrauch minimieren.
• Keine Außenuhr:Vereinfacht das Design und reduziert die Komplexität.
• Hohe MedienwiderstandsfähigkeitLanglebig gegen eine Vielzahl von Medien, um eine zuverlässige Leistung zu gewährleisten.

Elektrische Eigenschaften:

• Versorgungsspannung:2V bis 5,5V (typischerweise 3V), die für eine Vielzahl von Anwendungen geeignet ist.
• Durchschnittlicher Stromverbrauch:< 5 μA pro Messung, so dass ein minimales Stromverbrauch gewährleistet ist.
• Stromverbrauch im Schlafzustand:Extrem niedrig bei < 200 nA bei 25 °C zur Energieeinsparung während der Leerlaufzeiten.
• Betriebstemperaturbereich:-40°C bis +85°C, was einen zuverlässigen Betrieb in unterschiedlichen Umgebungen ermöglicht.

Messmerkmale:

• Absolute Genauigkeit des Drucks:±0,1 kPa (±1,0 mbar) bei einem Druck zwischen 95 kPa und 105 kPa im Bereich von 0 °C bis 50 °C.
• Relative Genauigkeit des Drucks:± 0,01 kPa, wodurch auch bei geringen Abweichungen (z. B. < 1 Meter) hochdruckige Messungen möglich sind.
• Temperaturgenauigkeit:±1,0°C, um zuverlässige Temperaturwerte zu gewährleisten.

Schnittstellen:

• I2C-Schnittstelle:Unterstützt Datenraten von bis zu 400 kHz, was eine schnelle Datenübertragung für Echtzeitmessungen gewährleistet.

Körperliche Eigenschaften:

• Formfaktor:Kompakt 3 x 5 x 1,2 mm (Breite x Länge x Höhe), so dass es für geringe Fläche geeignet ist.
• Verpackung:LGA-Paket mit 8 Leitungen, einfach in bestehende Systeme zu integrieren.
• Abtastport:Top-Side-Sensing, das bei der einfachen Implementierung in verschiedenen Geräten hilft.

Anwendungen:

• Smartphones: Ergänzt Umgebungssensoren für benutzerorientierte Funktionen.
• Geräte zum Tragen: nützlich bei der Überwachung von Gesundheit und Fitness durch Überwachung des Luftdrucks und der Höhe.
• Höhenmesser: Bietet eine genaue Höhenmessung für die Luftfahrt, Wandern und andere Anwendungen im Freien.
• Barometer: Nützlich für die Überwachung des Luftdrucks sowohl bei tragbaren als auch bei stationären Anwendungen.
• Wetterstationen: Wesentlich für die genaue Datenerhebung.
• GPS-Anwendungen: Verbessert die Höhendaten, um die Positionsgenauigkeit zu verbessern.
• Festplattenlaufwerke: gewährleistet eine optimale Leistung durch Überwachung des inneren Drucks.
• Industrieausrüstung: Für Drucküberwachung und -kontrolle in verschiedenen Industrieprozessen geeignet.
• Luftkontrollsysteme und Vakuumsysteme: Gewährleistet ein effizientes Luftstrom- und Druckmanagement in kontrollierten Umgebungen.

Vorteile:

• Niedriger Stromverbrauch:Perfekt für batteriebetriebene Geräte, maximale Lebensdauer.
• Keine externe Uhr erforderlich:Vereinfacht den Entwurfsprozess und reduziert die Komplexität.
• Haltbarkeit:Eine hohe Widerstandsfähigkeit gegen unterschiedliche Sensormedien sorgt für Langlebigkeit und Robustheit in unterschiedlichen Umgebungen.

Dieses Gerät ist eine vielseitige Lösung für Anwendungen, die hohe Präzision bei Druck- und Temperaturmessungen erfordern, wobei der Schwerpunkt auf Energieeffizienz und Einbindungsfreundlichkeit liegt.
