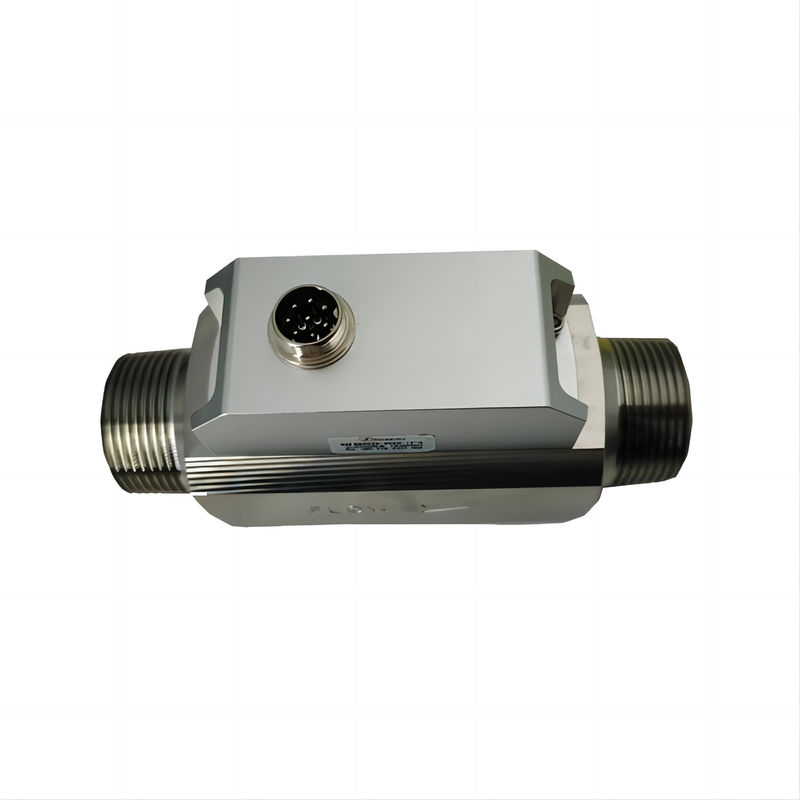

CAFS5032 Höchstdruck 0,8 MPa Hochpräzisions-MEMS-basierter Sensor

CAFS5032 Höchstdruck 0,8 MPa Anpassbarer Genauigkeit ±1,5% FS %

Wie man die Durchflussrate berechnet

Die Durchflussrate kann anhand der Ausgangsspannung des Sensors mit der folgenden Formel bestimmt werden:
$\text{Fließrate}=\frac{(\text{VOUT}-\; -\; -1\text{V})}{4\text{V}}\times \text{Voller Durchfluss}$
Beispielberechnung:
Bei einem CAFS5032AV-Sensor mit einer Durchflussrate in vollem Bereich von 1000 SLPM kann die sofortige Durchflussrate berechnet werden, wenn die Ausgangsspannung 2,5 V beträgt:
$\text{Fließrate}=\frac{(2.5V-\; -\; -1V)}{4V}\times 1000\text{SLPM}=375\text{SLPM}$

Anwendungen

• Industrieprozesse:Genaue Gasdurchflussmessungen für Produktionslinien.
• Medizinprodukte:Überwachung und Steuerung des Gasstroms in medizinischer Ausrüstung.
• Erdölindustrie:Messung und Steuerung bei der Gasgewinnung und -verarbeitung.
• Geräte:Präzisionsflussmessungen für verschiedene wissenschaftliche und technische Instrumente.
• Laboratorien:Gasflussmanagement für Versuche und Forschungsvorhaben.
• Gasversorger:Messung und Überwachung in Gasverteilern.
• Chemische Verarbeitung:Gasdurchflussmessung bei chemischen Reaktionen und Prozessen.
• Schmelzen:Genaue Gasflussregelung bei Metallschmelzvorgängen.
• Lebensmittelverarbeitung:Gasmessung für Lebensmittelproduktion und Verpackungsprozesse.
• Mechanische und elektrische Geräte:Integration in verschiedene Systeme zur Durchflussmessung und -steuerung.

Beschreibung des Produkts

DieCAFS5032-Serieist ein hochpräzises, auf MEMS basierendes Durchflussmessgerät, das für eine Vielzahl von Anwendungen entwickelt wurde.Der CAFS5032-Sensor eignet sich hervorragend für die Messung und Steuerung sauberer und relativ trockener Gase in Industrie- und Gewerbeumgebungen.
Dieser Sensor nutzt eine hochmoderne Mikroelektromechanische Systemtechnologie (MEMS), die einen thermischen Massenflusssensor mit hochpräzisen digitalen Verarbeitungs- und Kalibrierkreisen kombiniert.Der integrierte Δ-Σ A/D-Wandler und die internen Kalibrieralgorithmen sorgen für eine genaue Durchflussmessung mit minimalen externen KalibriervorgabenDer CAFS5032 bietet eine zuverlässige Leistung mit verschiedenen Ausgabeoptionen und kann unter unterschiedlichen Betriebsbedingungen verwendet werden.

Produktmerkmale

• Hohe Genauigkeit:Der CAFS5032 bietet eine hohe Präzision mit einer Genauigkeit von ±1,5% Full Scale (FS), was zuverlässige und genaue Gasdurchflussmessungen gewährleistet.
• Lineare Ausgabe:Der Sensor verfügt über eine lineare Ausgangsantwort, die die Integration und Anwendung in verschiedenen Systemen vereinfacht.
• Keine Temperaturkompensation erforderlich:Die Konstruktion des Sensors eliminiert die Notwendigkeit einer externen Temperaturkompensation, wodurch die Komplexität und Wartung des Systems verringert werden.
• Langfristige Stabilität:Mit minimalem Nulldrift hält der Sensor eine hohe Leistung und Stabilität über lange Zeiträume hinweg.
• Schnelle Reaktionszeit:Der Sensor verfügt über eine schnelle Reaktionszeit von 65 ms (auswählbar), wodurch Echtzeit-Durchflussmessungen und schnelle Anpassungen möglich sind.
• Breiter Durchflussbereich:Fähig zur Messung von Gasströmen von 0 bis 60 m/s, mit hoher Belastungs- und Stoßbeständigkeit bis zu 100 g.
• Festkörper-Sensorkern:Der MEMS-Sensorkern weist keine Oberflächenhöhlen oder zerbrechlichen Filme auf, was ihn gegen Blockaden und Druckwirkungen widerstandsfähig macht.
• Versatile Ausgabeoptionen:Bietet sowohl analoge Ausgänge (1-5 VDC) als auch digitale RS485-Kommunikation (MODBUS-Protokoll) für flexible Datenintegration und -analyse.
• Anpassungsfähigkeit an feuchte GasumgebungenGeeignet für die Messung relativ feuchter Gase und erweitert damit sein Anwendungsspektrum.
• Temperatur- und Luftfeuchtigkeitsbereich:Funktioniert in einem breiten Temperaturbereich von -25°C bis 85°C und Lagerauflagen von -40°C bis 90°C, mit einer Luftfeuchtigkeit von 0-100% RH.
• Kondenswasserwiderstand:Konzipiert, um der Exposition gegenüber Kondensatwasser ohne Leistungsminderung standzuhalten.

Funktionale Spezifikationen
