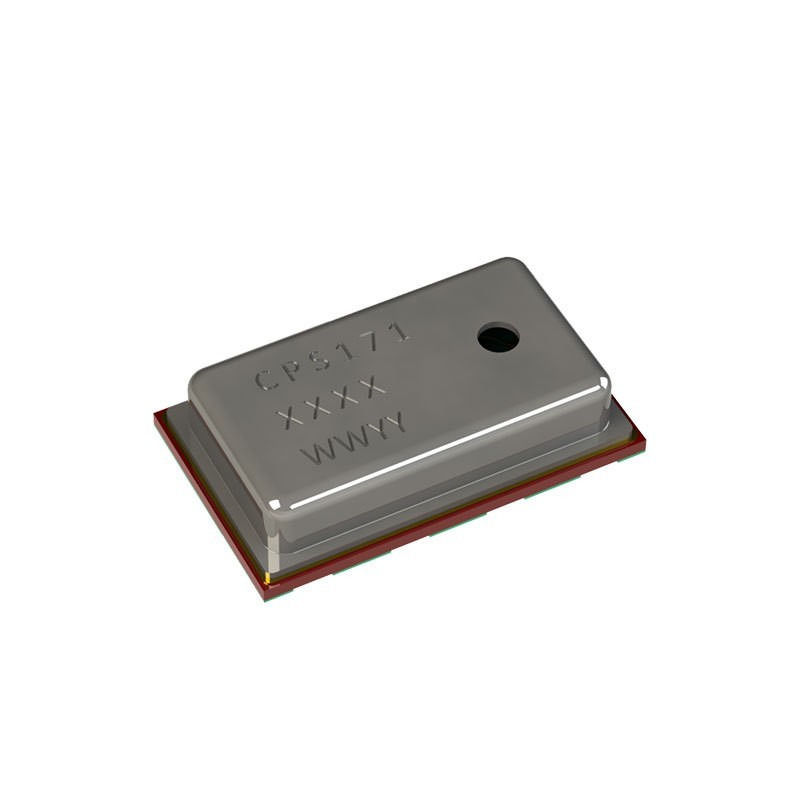

Name: CPS171 10 bis 115 kPa Analog-Ausgangsdrucksensor 5,0 V
Brand: Wuxi Consensic Electronic Technology Co., Ltd.
SKU: CPS171
Availability: InStock

CPS171 10 bis 115 kPa Analog-Ausgangsdrucksensor 5,0 V

Einzelheiten zum Produkt

Herkunftsort: In Wuxi

Markenname: Consensic

Modellnummer: CPS171

Zahlungs- und Versandbedingungen

Min Bestellmenge: Bitte kontaktieren Sie uns für Details

Preis: Consult customer service

Lieferzeit: 3-7 Arbeitstage

Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram/Alipay/Business-to-Business

Versorgungsmaterial-Fähigkeit: 1000 Stück

Beste Preis

Übersicht

Der CPS171 ist ein resistiver Absolutdrucksensor, der speziell für Anwendungen mit niedrigem Druck, wie z. B. Manifold Absolute Pressure (MAP) -Systeme, entwickelt wurde.mit einem Druckkompensations-Analog-Ausgang und besteht aus einem resistiven MEMS-Drucksensor in Kombination mit einem Konditionierungs-ASIC für präzise Druckmessungen.

Hauptmerkmale und Komponenten

MEMS-Drucksensor mit Widerstand: Ultra-kleiner Formfaktor für kompakte Anwendungen.
Konditionierung von ASIC: Gewährleistet genaue Druckmessungen innerhalb der von der Fabrik kalibrierten Bereiche.
Integrierte Sigma-Delta-ADC: Bietet ein hochwertiges analogues Ausgangssignal, das proportional zum eingesetzten Druck ist.
Interne Kalibrierlogik: Verbessert die Genauigkeit und Zuverlässigkeit der Messungen.

Absolute Ratings

Diese Parameter definieren die maximalen Belastungsbedingungen, denen der Sensor ohne dauerhafte Beschädigung standhalten kann:

Parameter	Symbol	Bedingungen	Min.	Typ	Maximal	Einheiten
Übermäßiger Druck	- Ich weiß.	- Ich weiß.	- Ich weiß.	- Ich weiß.	1000 (10)	KPa (Bar)
Versorgungsspannung (in Bezug auf GND)	VDD	- Ich weiß.	- Oh, nein.3	- Ich weiß.	6.0	V
Spannungen bei analoger E/A - In-Pin	VINA	- Ich weiß.	- Oh, nein.3	- Ich weiß.	VDD+0.3	V
Spannungen bei analogen E/A - Ausgangspin	Stimmrecht	- Ich weiß.	- Oh, nein.3	- Ich weiß.	VDD+0.3	V
Speichertemperatur	TSTOR	- Ich weiß.	- 50	- Ich weiß.	130	°C

Betriebsbedingungen

Definition der typischen Bedingungen für den Standardbetrieb des Sensors:

Parameter	Symbol	Bedingungen	Min.	Typ	Maximal	Einheiten
Versorgungsspannung auf GND1	VS	- Ich weiß.	4.75	5.0	5.25	V
Betriebstemperaturbereich	- Ich weiß.	- Ich weiß.	- 40	- Ich weiß.	85	°C

Eigenschaften des Druckbereichs (CPS171-JW001)

Beschreibt die Leistung des Sensors innerhalb seines kalibrierten Druckbereichs:

Parameter	Symbol	Bedingungen	Min.	Typ	Maximal	Einheiten
Druckbereich 1	- Ich weiß.	- Ich weiß.	10 (100)	- Ich weiß.	115 (1150)	KPa (mbar)
Vollständige Ausgabe	VFSO	@VS=5,0V	- Ich weiß.	4.7	- Ich weiß.	V
Vollständige Spannweite	VFSS	@VS=5,0V	- Ich weiß.	4.5	- Ich weiß.	V
Genauigkeit	- Ich weiß.	(0 bis 85°C)	- Ich weiß.	- Ich weiß.	± 15	% VFSS
Empfindlichkeit	V/P	- Ich weiß.	- Ich weiß.	45	- Ich weiß.	mV/kPa

Elektrische Parameter

Einzelheiten zum Stromverbrauch und zur elektrischen Ausgangsleistung des Sensors:

Parameter	Symbol	Bedingungen	Min.	Typ	Maximal	Einheiten
Versorgungsstrom	IDD	Worst Case Einstellungen: 12-Bit, 0ms Power-Down	1200	- Ich weiß.	1500	μA
Analog-Ausgabe	- Ich weiß.	CPS171, Analog_P 10 bis 115 kPa (100 bis 1150mbar)	0.4	- Ich weiß.	4.65	V
Analog-Ausgabe Auflösung	Ressourcen	- Ich weiß.	- Ich weiß.	12	- Ich weiß.	Bits
Zusätzlicher Analogfehler	Aus	Einschließlich Ratiometriefehler, -40 bis 125°C	0.1	- Ich weiß.	0.5	%
Verringerte Systemfrequenz	fSYS	Alle Zeitpunkte in dieser Spezifikation unterliegen dieser Änderung.	- Ich weiß.	1.85	- Ich weiß.	MHz
Startzeit	STA	Anschalten auf Datenbereitschaft, schnellste und langsamste Einstellungen	- Ich weiß.	4.25	173	m
Aktualisierungsrate (Normalmodus)	Einheitliche Datenbank	Schnellste und langsamste Einstellungen	- Ich weiß.	0.70	288	m
Spitzen-zu-Spitzen-Lärm @ Ausgabe	Nicht	100 Messungen in 12 Bit	- Ich weiß.	- Ich weiß.	5	LSB

Analogergebnis:	Typische 10% bis 90% der VSUPPLY	Versorgungsspannung:	5.0V ± 10%
Kleiner Form-Faktor:	3 x 5 x 1,2 mm (w x l x h)	Versorgungsspannung auf GND1:	Bei der Prüfung der Leistung sind die folgenden Anforderungen zu beachten:

Analogergebnis:	Typische 10% bis 90% der VSUPPLY
Versorgungsspannung:	5.0V ± 10%
Kleiner Form-Faktor:	3 x 5 x 1,2 mm (w x l x h)
Versorgungsspannung auf GND1:	Bei der Prüfung der Leistung sind die folgenden Anforderungen zu beachten:
