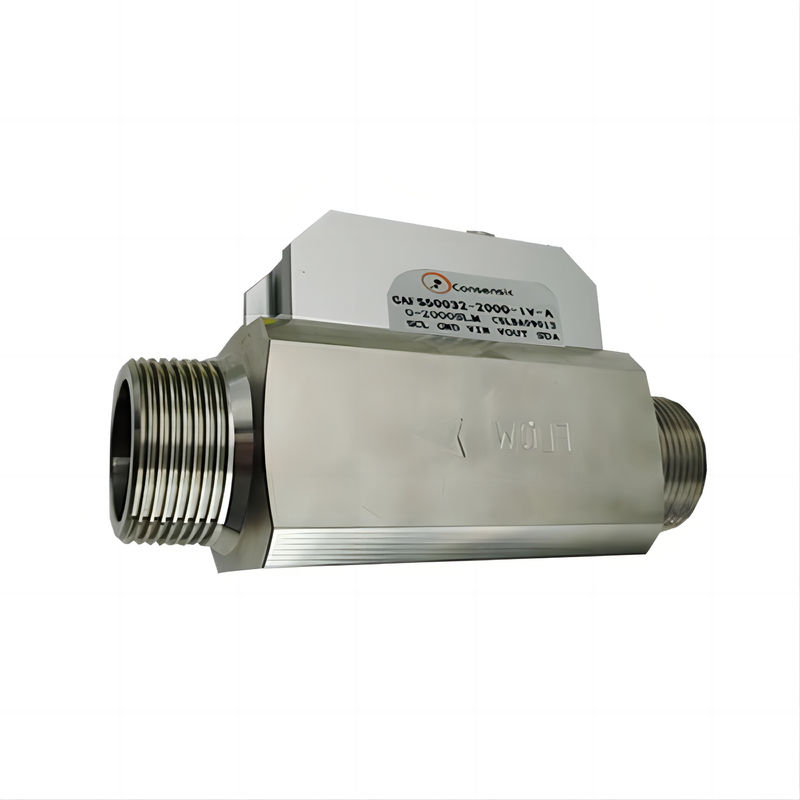

CAFS5032 Latus rectum32 Joggle PT1/4 Das Gesamtmaterial ist Edelstahl

Unterstützung und Dienstleistungen:

Eigenschaften:

■Hohe Genauigkeit (Genauigkeit von 1,5% F.S.)
■Lineare Leistung ohne Temperaturkompensation
■Langfristige Stabilität mit minimalem Null-Drift
■Schnelle Reaktionszeit (20 ms)
■Der Durchflussbereich beträgt 0-60 m/s und die Stoßfestigkeit 100 g
■ Festkörper (ohne Oberflächenhöhle oder zerbrechliche Membranen) zur Abwehr von Verstopfung und Druckschlag
■Analog-Ausgang (1-5 V) (digitale RS485-Kommunikation verfügbar)
■Kompatibel mit der Messung relativ feuchter Gase
■Betriebstemperatur: -25°C bis 85°C, Lagertemperatur: -40°C bis 90°C, Luftfeuchtigkeit: 0 bis 100% RH
■Der Sensor ist kondensresistent

Technische Parameter:

• Latus rectum:32 mm
• Verbindung:PT1/4"
• Gesamtmaterial:mit einer Breite von nicht mehr als 20 mm

Leistungsparameter

• Stromversorgung:8 bis 24 VDC, 50 mA (optional)
• Genauigkeit:±1,5% FS
• Reaktionszeit:65 ms (optional)
• Höchstdruck:0.8 MPa (anpassbar)
• Kommunikationsmethoden:RS485 (MODBUS)

Ausgangsmodus

• Analog-Ausgänge1 bis 5 VDC
• 4 bis 20 mA:Abgleich

Temperatur

• Durchschnittliche Temperatur:-10 bis 65°C
• Umgebungstemperatur:-25°C bis 85°C

Schnittstelle

• Verbindung:PT1/4 (Anpassbar)

Kalibriermethode

• Luft, 20 °C, 101,325 kPa

Gesamtinhalt

• Edelstahl

Anwendungen:

­ Industrie ­ Medizin ­ Erdöl ­ Instrumenten ­ Gas ­ Chemie ­ Schmelzerei ­ Lebensmittelindustrie ­ Mechanische und elektrische Ausrüstung

Beschreibung des Produkts:

Die medizinischen Durchflusssensoren CAFS5032 bestehen aus Microelectromechanical System (MEMS) -Flusssensorchips, die für verschiedene Zwecke der Reinigung und des Verwandten geeignet sind.Messung und Prozesskontrolle von Trockengasen mit kleinem DurchflussDie einzigartige Verpackungstechnologie ermöglicht es dem Produkt, unterschiedliche Durchflussmessbereiche zu erfüllen, um eine hohe Empfindlichkeit, hohe Zuverlässigkeit, hohe Stabilität und niedrige Kosten zu gewährleisten.Es basiert auf einer MEMS-Flussmessgerät und einer hochpräzisen digitalen Verarbeitung und Kalibrierung (MCU) Schaltung. The integrated delta-sigma/D converter and the logic circuitry and MCU processor with internal calibration ensure that the sensing signals are efficiently acquired in real time and that accurate flow signals are obtained and performed internally.Der entsprechende Kompensationsalgorithmus wird verarbeitet, so dass keine externe Kalibrierkompensation erforderlich ist, um eine hochpräzise Durchflussleistung zu gewährleisten;Freundlicher digitaler Ausgabe-KommunikationsmodusDie Benutzer können die entsprechenden Dateninformationen für die Kommunikation leicht erhalten; die Anwendungsbereiche sind sehr breit.

Korrespondenz

1. RS485 Kommunikation
Der Kommunikationsmodus des Durchflussmessers ist RS485, und es gibt zwei Protokollmodi: (die Standardeinstellung der Fabrik ist B-Modus)
A. Fabrikkalibriertes Kommunikationsprotokoll, das ein eigenständiges Kommunikationsprotokoll ist;
B. Modbus-Protokoll ist ein Kommunikationsprotokoll für mehrere Maschinen.
Die Einstellungen sind:
Baudrate 9600 (Protokoll A) / 9600 (Protokoll B);
8 Datenbits;
Stopp-Bit 1;
Kontrollsumme/Flusskontrolle keine.
Das Kommunikationsprotokoll ist wie folgt: Modbus-Kommunikationsprotokoll des oberen Computers des Gasmassendurchflussmessers der Baureihe CAFS5000
2. 4-20mA Stromsignalausgang
4 ~ 20mA Signal-Ausgang + ((LOOP +), Braun)
Anschluss des Schleifwiderstands (Dieser Schritt ist für Benutzer gedacht, die einen Signalstrom von 4 ~ 20mA benötigen.)
, andere Benutzer bitte überspringen Sie diesen Schritt).
Beziehung zwischen der Spannung des externen 4~20mA-Ausgangsstroms und dem maximalen Widerstand der Schleife:
RL (max) = 200Ω
