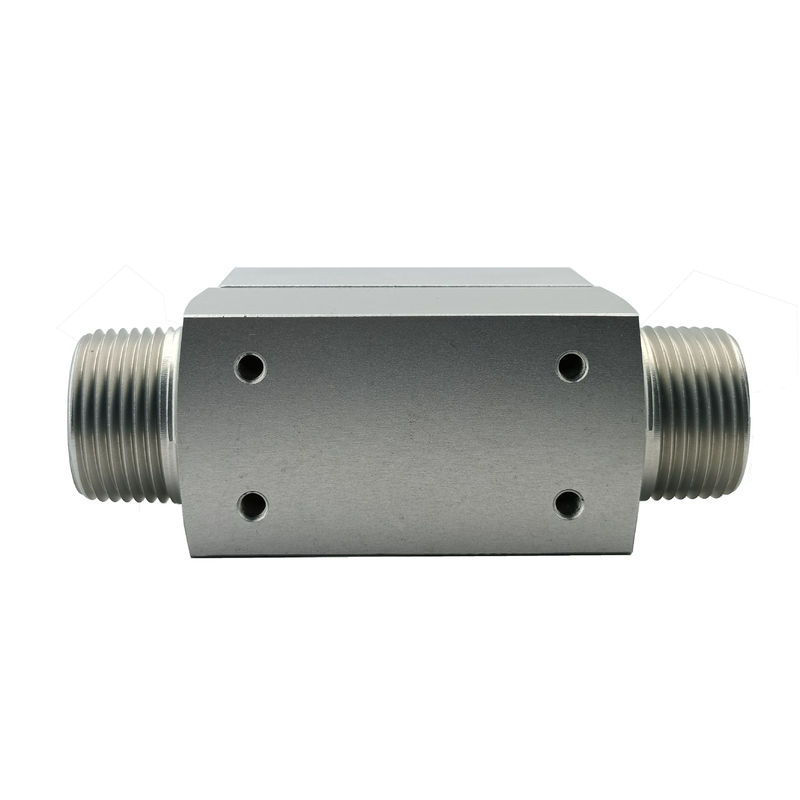

CMF9019 Nominaldurchmesser 19 mm Standardisierte Messoberfläche

Schlüsselspezifikationen und einzigartige Eigenschaften

1. Durchflussmessbereich und Anpassbarkeit

• Nominaler Durchmesser: 19 mm, die eine standardisierte Messoberfläche bieten.
• Spezifikation des maximalen Stroms: Anpassbare Durchflussraten bis zu 1000 SLPM mit Auswahlmöglichkeiten von 100, 200, 300, 500, 600, 800 und 1000 SLPM. Dies ermöglicht eine präzise Anpassung an spezifische Anwendungsbedürfnisse.

2Stromversorgung und elektrische Eigenschaften

• Spannungsbereich: Funktioniert bei 7-24VDC, verbraucht 50mA, an unterschiedliche Stromquellen angepasst und gewährleistet Energieeffizienz.
• Genauigkeit: Beibehält eine hohe Genauigkeit mit ±1,5% Vollskala (FS), was für eine genaue Durchflussmessung entscheidend ist.
• Wiederholung: Gewährleistet eine Zuverlässigkeit mit einer Schwankung von 0,25% und unterstützt eine gleichbleibende Leistung.

3. Reaktionszeit und Druckbehandlung

• Reaktionszeit: Standardeinstellung von 67 ms, anpassbar an spezifische Betriebsanforderungen für schnellere oder langsamere Reaktionszeiten.
• Höchstdruck: Bei 0,5 MPa, mit Anpassungsmöglichkeiten bis zu 0,8 MPa, für verschiedene Druckbedingungen in verschiedenen Anwendungen.

4- Flexibilität bei der Kommunikation und bei der Ausgabe

• Kommunikationsmodus: verwendet RS485 (MODBUS) für eine robuste und zuverlässige Datenkommunikation, kompatibel mit vielen industriellen Systemen.
• Ausgangsmethoden: bietet analoge Ausgänge von 1-5 VDC und 4-20mA, was die Flexibilität bei der Integration mit verschiedenen Steuerungssystemen gewährleistet.

5Umwelt- und physikalische Spezifikationen

• Temperaturbereich: Funktioniert bei mittleren Temperaturen (-10°C bis 65°C) und Umgebungstemperaturen (-25°C bis 85°C), so dass es für eine Vielzahl von Umweltbedingungen geeignet ist.
• Luftfeuchtigkeit: Arbeitet in Umgebungen mit weniger als 100% RH und gewährleistet eine zuverlässige Betriebsfähigkeit ohne Eis oder Kondensation.
• Gewicht: 0,395 kg, wobei die Haltbarkeit und die einfache Montage in Einklang gebracht werden.
• Joggelgröße: R3/4 ̇ Gewinde, angepasst an verschiedene Installationsanforderungen.

6. Anzeige und Kalibrierung

• Anzeigemodi: Bereitstellt sofortige Durchflussmessungen in SLPM und kumulativen Durchfluss in SL und sorgt für klare und sofortige Durchflussdaten.
• Kalibrierungsbedingungen: Kalibriert mit Luft bei 20°C und 101,325 kPa, gewährleistet Genauigkeit unter Standardbedingungen und anpassbar an spezifische Kalibrierungen.

Zusammenfassung der wichtigsten Unterscheidungsmerkmale

1. Versatile Durchflussmessung: Anpassbarer Durchflussbereich bis zu 1000 SLPM mit einem Nenndurchmesser von 19 mm.
2. Hohe Genauigkeit und Zuverlässigkeit: ±1,5% FS-Genauigkeit und 0,25% Wiederholgenauigkeit sorgen für präzise und konsistente Messungen.
3. Anpassungsfähigkeit: Anpassungsfähige Reaktionszeit und Druckbehandlungsmöglichkeiten bis 0,8 MPa.
4. Eine starke Kommunikation: RS485-Protokoll (MODBUS) für eine zuverlässige und standardisierte Datenübertragung.
5. Flexible Ausgabeoptionen: Unterstützt sowohl 1-5 VDC als auch 4-20mA analoge Ausgänge für die Integration in verschiedene Steuerungssysteme.
6. Umweltresilienz: Funktioniert über einen breiten Temperatur- und Luftfeuchtigkeitsbereich hinweg und eignet sich für unterschiedliche Bedingungen.
7. Benutzerfreundliches Display: bietet klare sofortige und kumulative Durchflusswerte für eine einfache Überwachung.
8. Anpassungsfähige Installation: R3/4 ′′ Garngröße, mit Anpassungsmöglichkeiten für spezifische Installationsanforderungen.

Schlussfolgerung

Der CMF9019 ist so konzipiert, dass er präzise, zuverlässige und individuell angepasste Durchflussmesslösungen für verschiedene industrielle Anwendungen bietet.und vielseitige Eigenschaften machen es zu einer idealen Wahl für Umgebungen, die eine zuverlässige und anpassungsfähige Durchflussüberwachung erfordern.
